Endüstriyel mutfak davlumbaz ve havalandırma tasarımı

Key Takeaways - Davlumbaz hava debisi, cihazların toplam gaz tüketimine göre hesaplanır: her kW gaz için 15-20 m³/h hava debisi. Yetersiz debi, iç hava kalitesini düşürür ve yangın riskini artırır. - Make-up air (telafi havası) şart: mutfaktan çekilen havanın yerine dışarıdan temiz hava sağlanmazsa, negatif basınç oluşur ve kapı açılmaz. - Yağ filtreleri haftalık temizlenmeli. Temizlenmeyen filtre, baca hattında yağ birikimine ve yangın riskine yol açar. - Baca çıkışı, çatı seviyesinden en az 1 m yukarıda ve çevre binalardan etkilenmeyecek konumda olmalı.

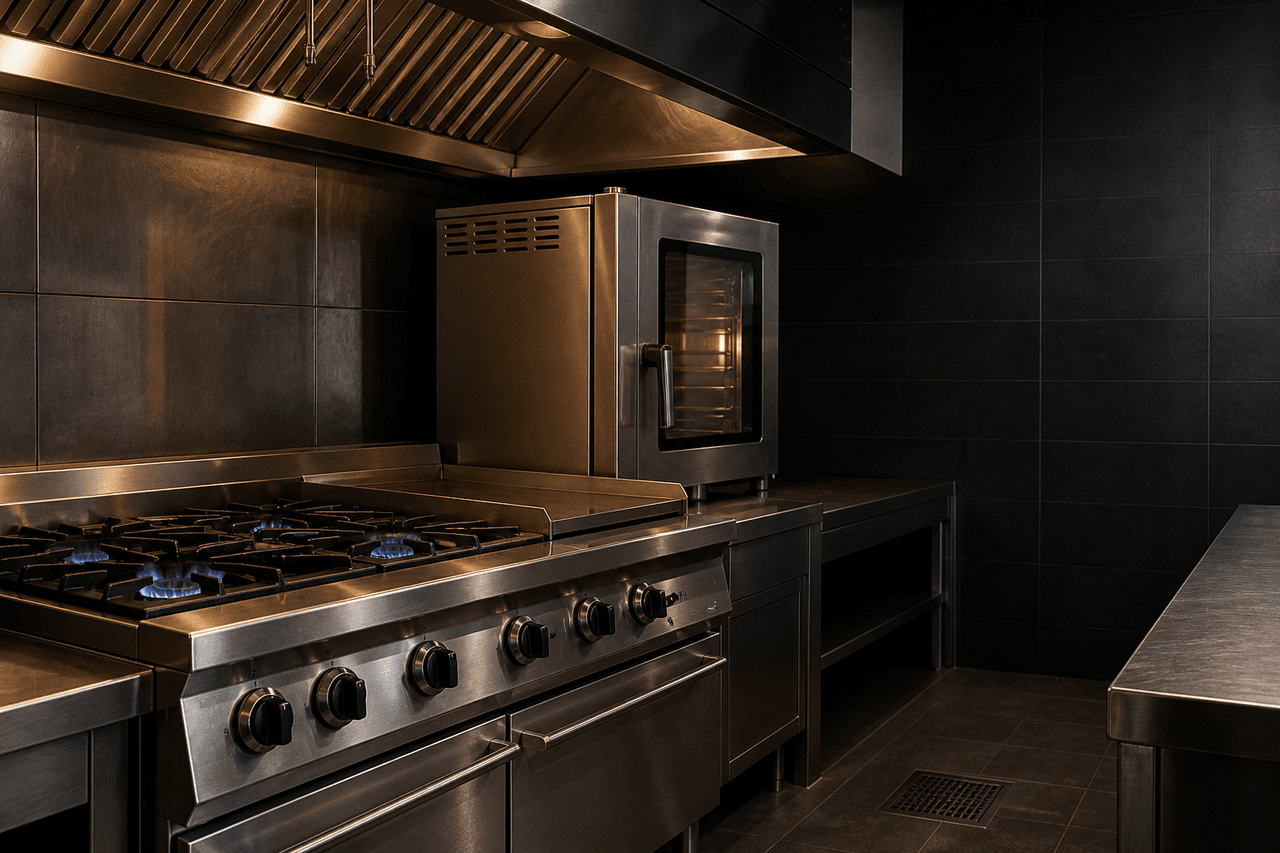

Endüstriyel mutfak havalandırması, gazlı cihazların yanma ürünlerini ve pişirme buharını dışarı atmak için kritiktir. Yetersiz havalandırma, iç hava kalitesini düşürür ve yangın riskini artırır. Doğru tasarım, hem personel sağlığını hem de güvenliği korur.

Mutfak havalandırması, sadece "dumanı dışarı atmak" değil, bir hava dengesi sistemidir. Mutfaktan ne kadar hava çekilirse, o kadar temiz hava içeri verilmesi gerekir. Bu denge bozulursa, negatif basınç oluşur: kapılar zor açılır, gaz brülörleri geri tepme yapar, pişirme buharı mutfağa yayılır.

TS-EN 16282 standardı, endüstriyel mutfak havalandırma sistemlerinin tasarımı, kurulumu ve performans kriterlerini tanımlar. Bu standarda uygun tasarım, hem yasal gereklilikleri karşılar hem de güvenli bir çalışma ortamı sağlar.

Bir restoran müşterimiz, davlumbaz takılmış ama make-up air (telafi havası) koymamıştı. Mutfakta negatif basınç oluştu, kapı açılmıyordu. Personel, kapıyı itmek için omuzla vuruyordu. Daha kötüsü, gaz brülörlerinden geri tepme oldu çünkü yanma havası yetersizdi. Make-up air fanı eklediğimizde, hem kapı sorunu çözüldü hem de brülörler düzgün yanmaya başladı.

Davlumbaz tipleri

Endüstriyel mutfaklarda kullanılan davlumbazlar, pişirme tipine ve yağ yüküne göre sınıflandırılır. TS-EN 16282 standardı, davlumbazların yapısal özelliklerini ve performans beklentilerini tanımlar. Doğru tip seçimi, hem yağ filtreleme verimini hem de yangın güvenliğini belirler.

Tip 1 davlumbaz (basit emiş)

Tip 1 davlumbazlar, sadece duman ve buharı dışarı atan temel emiş üniteleridir. Yağ filtreleme kapasitesi sınırlıdır, genellikle baffle veya mesh filtre kullanır. Hafif ve orta yoğunlukta pişirme yapılan kafe, bufelerde uygundur. Yapı basittir: emiş kanadı, yağ filtresi ve baca bağlantısı. Yoğun yağ üretimi olan ızgara ve wok ocaklarında yetersiz kalır.

Tip 2 davlumbaz (yağ tutuculu)

Tip 2 davlumbazlar, gelişmiş yağ tutma sistemine sahiptir. Çok katmanlı baffle filtreler veya su perdeli yağ tutucu kullanır. Yağ, filtrede tutulur ve havayla birlikte baca hattına geçmez. Restoran, otel ve kurum mutfaklarında yaygın kullanılır. Tip 1'e göre yağ filtreleme verimi daha yüksektir, baca hattında yağ birikimi daha azdır.

ESP (elektrostatik precipitator) davlumbaz

ESP sistemleri, yağ parçacıklarını elektrostatik olarak tutar. Hava, yüksek gerilimli iyonizasyon hücresinden geçer; yağ parçacıkları negatif yüklenir ve toplayıcı plakalara yapışır. Yağ filtreleme verimi çok yüksektir, baca hattına yağ geçişi minimumdadır. Büyük mutfaklarda ve yağ emisyon regülasyonu sıkı olan bölgelerde tercih edilir. Düzenli otomatik yıkama sistemi gerektirir; bakım yapılmazsa iyonizasyon hücresi verimsizleşir.

UV (ultraviyole) davlumbaz

UV davlumbazlar, yağı moleküler düzeyde parçalamak için ultraviyole lambalar kullanır. UV-C ışığı, yağ moleküllerini okside eder ve yapışkanlığını azaltır. Baffle filtrelerle kombine kullanılır; filtrede tutulan yağ, UV ışığıyla daha az yapışkan hale gelir ve temizliği kolaylaşır. Wok ve ızgara gibi yoğun yağ üretiminde baca hattı temizliğini uzatır. UV lambaların ömrü sınırlıdır ve düzenli değişimi gerekir.

Davlumbaz ve havalandırma sistemi seçimi için ürünler sayfamızı inceleyebilirsiniz.

Davlumbaz hava debisi

Davlumbaz hava debisi, cihazların toplam gaz tüketimine göre hesaplanır. Her kW gaz için yaklaşık 15-20 m³/h hava debisi önerilir.

Hava debisi hesabı

Gazlı cihazların toplam gücünü bulun, kW cinsinden. 15-20 m³/h ile çarpın.

|| Cihaz | Tipik güç (kW) | Önerilen debi (m³/h) |

||-------|:-------------:|:-------------------:|

|| 4 gözlü ocak | 12-15 | 180-300 |

|| 6 gözlü ocak | 18-22 | 270-440 |

|| Döner ocağı (gazlı) | 8-15 | 120-300 |

|| Wok ocağı (yüksek BTU) | 15-25 | 225-500 |

|| Konveksiyonel fırın (gazlı) | 15-25 | 225-500 |

|| Katlı fırın (gazlı) | 20-40 | 300-800 |

|| Izgara (gazlı) | 12-20 | 180-400 |

Örnek hesap: 4 gözlü ocak (15 kW) + wok ocağı (20 kW) + ızgara (15 kW) = 50 kW toplam. 50 x 18 m³/h = 900 m³/h debi gerekli.

Davlumbaz boyutu

Davlumbaz, cihazlardan en az 15 cm taşmalı. Yanlarda ve arkada 15 cm, önde 30 cm taşma önerilir. Bu taşma, dumanın yanlara kaçmasını önler.

|| Cihaz genişliği | Davlumbaz genişliği | Davlumbaz derinliği |

||:--------------:|:------------------:|:------------------:|

|| 80 cm | 110 cm | 90 cm |

|| 120 cm | 150 cm | 90 cm |

|| 180 cm | 210 cm | 100 cm |

Davlumbaz yüksekliği, cihaz üstünden 180-210 cm olmalı. Çok alçakta duman personeli etkiler, çok yüksekte emiş gücü düşer.

Restoran mutfağı planlamasında ekipman yerleşimi yazımızda davlumbaz ve ekipman yerleşimini detaylı inceledik.

Havalandırma tasarımı

Endüstriyel mutfak havalandırması, davlumbazdan ibaret değildir. Hava değişimi, kanal tasarımı ve fan seçimi bir bütün oluşturur. TS-EN 16282 standardı, hava değişim oranları, kanal hızları ve fan performans kriterlerini tanımlar.

Hava değişim oranı

Mutfakta hava değişim oranı, saatte mutfak hacminin kaç kez değiştirildiğini ifade eder. Endüstriyel mutfaklarda tipik hava değişim oranı saatte 20-40 kezdir. Yoğun pişirmede bu oran üst sınıra yaklaşır; hafif pişirmede alt sınır yeterlidir. Hava değişim oranı, mutfak hacmi (m³) ve toplam havalandırma debisi (m³/h) ile hesaplanır.

Örnek: 100 m² alan ve 3 m tavan yüksekliği = 300 m³ mutfak hacmi. Saatte 30 hava değişimi için 300 x 30 = 9.000 m³/h toplam havalandırma debisi gerekir. Bu debi, davlumbaz emişi ve make-up air tarafından sağlanır.

Kanal tasarımı

Baca kanalları, yağ birikimini önlemek için pürüzsüz iç yüzeye sahip olmalıdır. Kanal hızı, yağın kanal içinde birikmesini önlemek için yeterince yüksek, ama gürültü seviyesini düşük tutmak için çok yüksek olmamalıdır. TS-EN 16282'ye göre endüstriyel mutfak baca kanallarında tipik kanal hızı 7-10 m/s aralığındadır.

Kanal tasarımında dikkat edilecek noktalar:

1. Yatay kanal uzunluğu: Mümkün olduğunca kısa tutulmalı, yatay kesitlerde eğim verilmeli
1. Dirsek sayısı: Azaltılmalı, her dirsek basınç düşüşü yaratır
1. Temizlik kapakları: Her yön değişiminde ve uzun kanatlarında temizlik kapağı olmalı
1. Malzeme: Paslanmaz çelik tercih edilmeli, galvaniz yoğun yağda yetersizdir
1. İzolasyon: Yangın güvenliği için yangına dayanıklı izolasyon kullanılmalı

Fan seçimi

Fan, sistemin kalbidir. Yanlış fan seçimi, yetersiz emiş veya aşırı enerji tüketimi yaratır. Endüstriyel mutfaklarda radyal fanlar tercih edilir; yağ yüklü havayı taşıyabilir ve yüksek basınç düşüşünü karşılar. Eksenel fanlar, yağlı havada verimsizdir ve kısa ömürlüdür.

Fan seçiminde dikkat edilecek noktalar:

• Debi: Hesaplanan toplam havalandırma debisini karşılamalı
• Basınç: Kanal uzunluğu, dirsekler ve filtrelerin yarattığı basınç düşüşünü yenmeli
• Ses seviyesi: Mutfak içinde ve çevrede gürültü limitlerini aşmamalı
• Motor koruması: Yağlı ortamda çalışacağı için korumalı motor seçilmeli
• Değişken hız kontrolü: Debiyi pişirme yoğunluğuna göre ayarlamak için VFD kullanılabilir

Endüstriyel mutfak doğalgaz tesisatı kurulumu yazımızda gaz hattı ve baca ilişkisini detaylı inceledik.

Make-up air

Mutfaktan çekilen havanın yerine dışarıdan temiz hava sağlanmalıdır (make-up air). Dengesiz hava, kapı açmayı zorlaştırır ve verimi düşürür.

Neden make-up air şart?

Davlumbaz, mutfaktan saatte 900 m³/h hava çekiyorsa, bu havanın yerine 900 m³/h temiz hava verilmezse:

1. Negatif basınç: Mutfak içi basınç dışarıdan düşük olur, kapı zor açılır
1. Gaz brülörü geri tepmesi: Yanma havası yetersiz, brülör alevi geri çekilir
1. Klima verimsizliği: Klima havası davlumbaz tarafından emilir, mutfak ısınır
1. Koku yayılması: Pişirme kokusu yetersiz emiş nedeniyle mutfağa yayılır

Make-up air, davlumbaz debisinin %85-90'ı kadar olmalı. %100 değil çünkü kapı ve pencere aralıklarından doğal telafi olur.

|| Davlumbaz debi (m³/h) | Make-up air debi (m³/h) | Fan gücü |

||:---------------------:|:----------------------:|:--------:|

|| 500 | 425-450 | 0.25 kW |

|| 1.000 | 850-900 | 0.5 kW |

|| 2.000 | 1.700-1.800 | 1.0 kW |

|| 3.000 | 2.550-2.700 | 1.5 kW |

Make-up air yerleşimi

Make-up air fanı, mutfak duvarına veya çatıya monte edilir. Hava, davlumbazdan uzak bir noktadan verilir. Böylece temiz hava, davlumbaza doğru akar ve dumanı taşır.

Yağ filtreleme

Davlumbaz yağ filtreleri, baca hattında yağ birikimini önler. Filtreler haftalık temizlenmelidir.

Filtre tipleri

|| Filtre tipi | Yağ tutma | Temizlik | Fiyat | Uygun kullanım |

||-----------|:---------:|:--------:|:-----:|:-------------:|

|| Baffle (metal kanat) | Yüksek | Bulaşık makinesi | Orta | Yoğun pişirme |

|| Mesh (tel kafes) | Orta | Yıka + yağ çözücü | Düşük | Hafif pişirme |

|| Su perdeli | Çok yüksek | Su değişimi | Yüksek | Wok, ızgara |

|| ESP (elektrostatik) | Çok yüksek | Otomatik yıkama | Çok yüksek | Büyük mutfak |

Baffle filtreler, endüstriyel mutfaklarda en yaygın tip. Metal kanatlar, yağı tutar ve havanın geçişine izin verir. Bulaşık makinesinde yıkanabilir.

Temizlik sıklığı

• Hafif pişirme (kafe, sandviç): 2 haftada bir
• Orta pişirme (restoran): Haftada bir
• Yoğun pişirme (ızgara, wok): 2-3 günde bir
• Wok + ızgara kombinasyonu: Günlük

Baca yangınlarının %70'i, temizlenmemiş yağ filtrelerinden kaynaklanır. Yağ birikimi, baca hattında tutuşur ve alev bacadan mutfak geri tepmesi yapar. Haftalık filtre temizliği, sadece hijyen değil, yangın güvenliği için zorunlu. Endüstriyel mutfakta yangın güvenliği önlemleri yazımızda yangın güvenliği detaylarını inceledik.

Gaz tesisatı ve havalandırma ilişkisi

Gazlı cihazların doğru çalışması, yeterli yanma havasına bağlıdır. Yanma havası, gazın tam yanması için şarttır. Yetersiz yanma havası, eksik yanmaya ve karbon monoksit (CO) üretimine yol açar. CO, renksiz ve kokusuz bir gazdır; mutfak personeli için ciddi zehirlenme riski yaratır.

Yanma havası gereksinimi

Gazlı cihazların yanma havası ihtiyacı, cihaz gücüne bağlıdır. İZGAZ ve gaz dağıtım şirketleri, her kW gaz için belirli miktarda yanma havası gerektiğini belirtir. Mutfak havalandırması, hem pişirme buharını hem de yanma ürünlerini dışarı atacak kapasitede olmalıdır. Aksi halde, yanma ürünleri mutfağa geri yayılır.

Gaz tesisatı ve brülör ayarları, yanma verimini doğrudan etkiler. Brülör ayarları hizmetimiz ile gazlı cihazlarınızın doğru yanma ayarlarını kontrol ettirebilirsiniz. Yanlış ayar, hem gaz sarfiyatını artırır hem de CO riski yaratır.

Baca ve gaz ilişkisi

Gazlı cihazların baca bağlantısı, gaz tipine ve cihaz gücüne göre tasarlanır. Her gaz cihazı, kendi baca bağlantısına sahip olmalıdır. Ortak baca kullanımı, bazı özel durumlarda mümkündür ancak bu durumda baca kesiti ve çekiş gücü tüm cihazların toplam gücüne göre hesaplanmalıdır. Gaz kaçağı, baca çekişi yetersizse mutfağa yayılır. Gaz kaçağı tespiti hizmetimiz ile gaz sızıntılarını erken tespit edebilirsiniz.

Baca çıkışı

Baca, çatı seviyesinden yeterli yükseklikte olmalıdır. Çevre binalardan etkilenmeyecek yükseklik seçilmelidir.

Baca yüksekliği kuralları

Baca çıkış yüksekliği, TS-EN 13384 standardına göre belirlenir:

1. Çatı seviyesinden en az 1 m yukarıda
1. Çevre binalardan (10 m içinde) en az 1 m yukarıda
1. Yatay mesafede 3 m içinde engel varsa, engelin 1 m üstünde
1. Rüzgar yönü dikkate alınmalı (baskın rüzgar yönüne ters)

Baca malzemesi

|| Malzeme | Dayanıklılık | Yağ direnci | Fiyat | Uygun kullanım |

||---------|:-----------:|:----------:|:-----:|:-------------:|

|| Galvaniz çelik | Orta | Düşük | Düşük | Hafif pişirme |

|| Paslanmaz 304 | Yüksek | Yüksek | Orta | Restoran |

|| Paslanmaz 316L | Çok yüksek | Çok yüksek | Yüksek | Wok, ızgara |

Baca iç yüzeyi pürüzsüz olmalı. Pürüzlü yüzey, yağ birikimini artırır ve temizliği zorlaştırır. Paslanmaz çelik baca, yağ birikimini minimumda tutar.

Yangın güvenliği

Endüstriyel mutfaklar, yangın riski yüksek alanlardır. Açık alev, sıcak yağ ve yağ yüklü baca hattı, yangın üçgeninin tüm unsurlarını barındırır. TS-EN 16282 standardı, mutfak havalandırma sistemlerinde yangın güvenliği önlemlerini tanımlar.

Yangın damperi

Baca hattında yangın damperi (fire damper) bulunmalıdır. Yangın damperi, baca hattında yangın çıktığında otomatik olarak kapanır ve alevin mutfak geri tepmesini önler. Erime tipi (füzible link) veya termoelektrik tetiklemeli modeller mevcuttur. Damperi olmayan baca hattında, baca yangını alevi mutfağa geri taşır ve mutfak yangını büyür.

Yangın damperi seçiminde dikkat edilecek noktalar:

• Tetikleme sıcaklığı: Tipik olarak 72°C veya 93°C erime linki
• Kapanma süresü: Yangın anında hızlı kapanmalı
• Konum: Her baca kolunda ve yangın bölmesi geçişinde
• Test edilebilirlik: Düzenli test için erişilebilir konumda olmalı

Söndürme sistemi

Baca hattı ve davlumbaz, yangın söndürme sistemi ile donatılmalıdır. Söndürme sistemi, baca içinde yangın çıktığında otomatik devreye girer. Yağ yangını için su sis (water mist) veya kimyasal söndürücü kullanılır. Su direkt püskürtmek, yağ yangınında alev sıçramasına yol açar; bu yüzden sis formunda uygulama yapılır.

Söndürme sistemi bileşenleri:

1. Tespit: Baca içinde ısı sensörleri veya erime linkleri
1. Söndürücü tank: Yağ yangınına uygun kimyasal veya su sis
1. Nozullar: Davlumbaz ve baca hattına yerleştirilmiş püskürtme nozulları
1. Gaz kesme: Yangın anında gaz hattını otomatik kesecek elektrovanalar
1. Fan kontrolü: Yangın anında fanı durduran veya belirli modda çalıştıran kontrol

Endüstriyel mutfakta yangın güvenliği önlemleri yazımızda yangın güvenliği detaylarını inceledik.

Bakım ve temizlik

Mutfak havalandırma sistemi, düzenli bakım yapılmazsa verimsizleşir ve yangın riski artar. Bakım, sadece filtre temizliği değil; tüm sistemi kapsar.

Filtre bakımı

Yağ filtreleri, pişirme yoğunluğuna göre temizlenmelidir. Baffle filtreler bulaşık makinesinde yıkanabilir. Mesh filtreler, yağ çözücü ile yıkanmalıdır. ESP hücreleri, üretici talimatına göre otomatik veya manuel yıkama gerektirir. UV lambalar, belirli çalışma saatinden sonra değiştirilmelidir.

Kanal ve baca temizliği

Baca hattı, düzenli aralıklarla profesyonel temizlik gerektirir. Kanal iç yüzeyinde biriken yağ, yangın riskini artırır ve hava akışını azaltır. Temizlik sıklığı, pişirme yoğunluğuna bağlıdır:

• Hafif pişirme: Yılda 2 kez
• Orta pişirme: Çeyrek yılda 1 kez
• Yoğun pişirme (ızgara, wok): Ayda 1 kez

Temizlik, özel ekipman gerektirir. Kanal temizlik kapaklarından erişim sağlanır; erişilemeyen bölümler için robotlu temizlik sistemleri kullanılabilir.

Fan bakımı

Fan motoru, yatakları ve kanatları düzenli kontrol edilmelidir. Yağlı ortam, fan kanatlarında birikim yapar ve dengeyi bozar. Titreşim, yatak hasarına ve fan arızasına yol açar. Fan bakımı, gürültü seviyesini de düşürür.

Bakım ve servis için servis talebi oluşturabilirsiniz. Düzenli bakım, sistem ömrünü uzatır ve yangın riskini azaltır.

Sık sorulan sorular

Davlumbaz hava debisi nasıl hesaplanır?

Cihazların toplam gaz tüketimini (kW) bulun, 15-20 m³/h ile çarpın. Örneğin 50 kW toplam güç için 750-1000 m³/h debi. Wok ve ızgara gibi yoğun pişirme cihazları için 20 m³/h kullanın. Hafif pişirme için 15 m³/h yeterli.

Make-up air şart mı?

Evet, gazlı cihaz bulunan mutfaklarda zorunlu. Make-up air olmadan, negatif basınç oluşur, kapı zor açılır, gaz brülörleri geri tepme yapar. Make-up air, davlumbaz debisinin %85-90'ı kadar olmalı.

Yağ filtreleri ne sıklıkta temizlenmeli?

Restoran mutfağında haftada bir. Izgara ve wok olan mutfakta 2-3 günde bir. Hafif pişirmede (kafe) 2 haftada bir. Temizlenmeyen filtre, baca yangını riskini artırır. Baffle filtreler bulaşık makinesinde yıkanabilir.

Baca yüksekliği ne kadar olmalı?

Çatı seviyesinden en az 1 m yukarıda. Çevre binalar (10 m içinde) varsa, onlardan da 1 m yukarıda. Baca, rüzgar yönüne göre konumlanmalı. Paslanmaz çelik baca, yağ birikimini önler ve uzun ömürlüdür.

ESP ve UV davlumbaz arasındaki fark nedir?

ESP (elektrostatik precipitator), yağ parçacıklarını elektriksel olarak tutar; baca hattına yağ geçişi minimumdur. UV davlumbaz, ultraviyole ışıkla yağ moleküllerini parçalar ve filtre temizliğini kolaylaştırır. İkisi birlikte de kullanılabilir: UV, filtredeki yağı azaltırken ESP, havadaki yağı tutar. Büyük mutfaklarda ESP, yoğun yağ üretiminde UV tercih edilir.

Yangın damperi neden gereklidir?

Baca hattında yangın çıktığında, alevin mutfağa geri tepmesini önler. Damperi olmayan baca, yangın anında alevi mutfak taşır ve yangın büyür. Yangın damperi, erime linki veya termoelektrik tetiklemeyle otomatik kapanır. TS-EN 16282 standardı, endüstriyel mutfak baca hatlarında yangın damperi kullanımını önerir.

Yanma havası neden önemli?

Gazlı cihazların tam yanması için yeterli yanma havası şarttır. Yetersiz yanma havası, eksik yanmaya ve karbon monoksit (CO) üretimine yol açar. CO, renksiz ve kokusuzdur; personel için zehirlenme riski yaratır. Mutfak havalandırması, hem pişirme buharını hem de yanma ürünlerini dışarı atacak kapasitede olmalıdır.

Mutfak havalandırması, personel sağlığı ve yangın güvenliği için kritik bir sistemdir. Doğru davlumbaz debisi, make-up air, yağ filtreleme ve baca çıkışı ile mutfağınızı güvenli ve verimli çalıştırabilirsiniz. Teklif al sayfamızından mutfak havalandırma tasarımı için keşif talebi oluşturabilirsiniz. Bakım için servis talebi oluşturabilirsiniz.
